產品簡介

JZ系列鑿井絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備和張緊穩繩。絞車主要用于更換提升機兩個罐籠間連接的尾繩；且以換扁繩很好，也可做豎井絞車用，其性能與豎井相同。

特點

JZ系列鑿井絞車具有提吊能力強、容繩量大、運轉平穩等優點。

使用范圍

主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒，壓縮空氣筒、注漿管等掘進設備和緊張穩繩，也可作其它井下和地面起吊重物使用。

結構概述

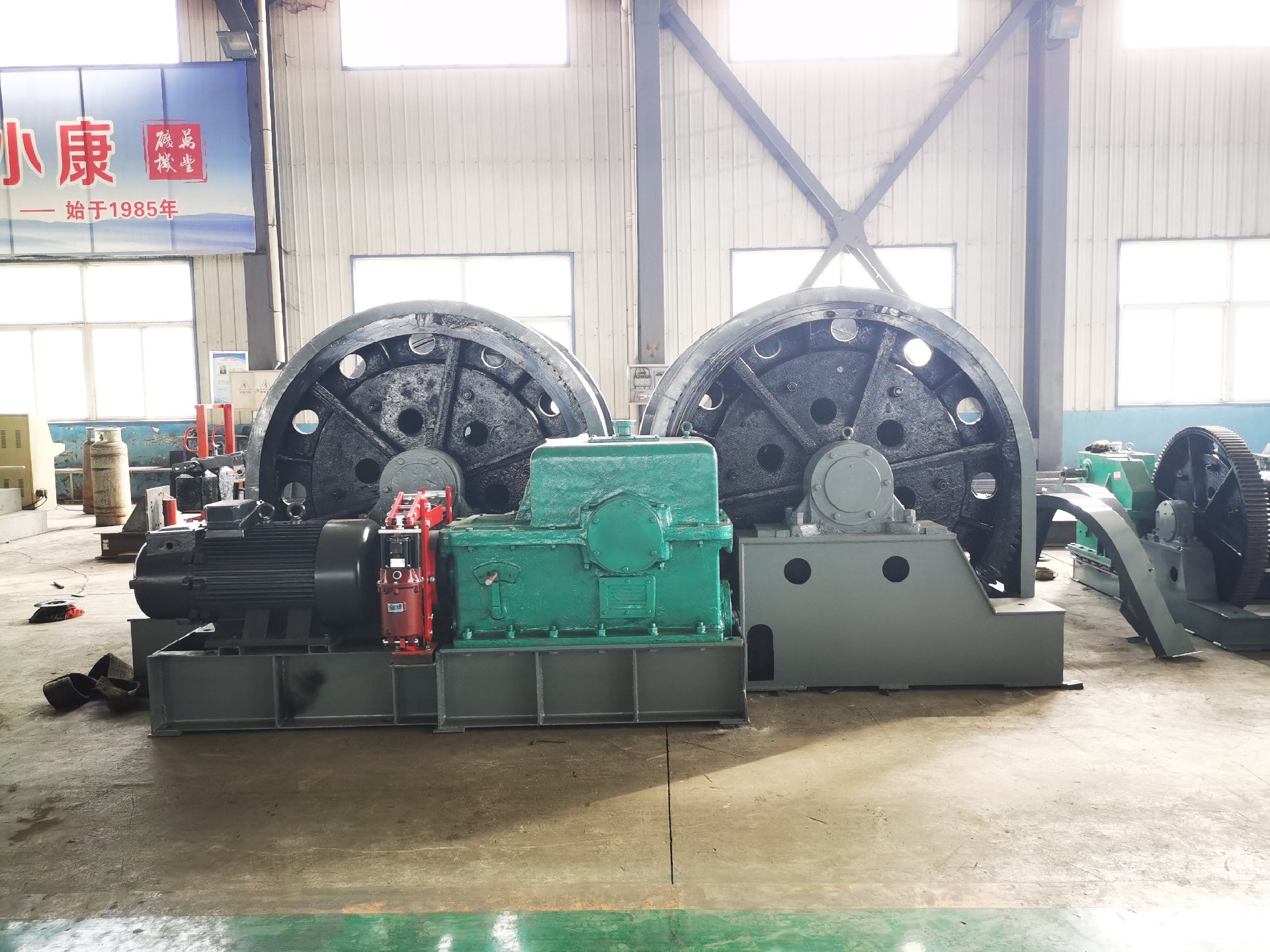

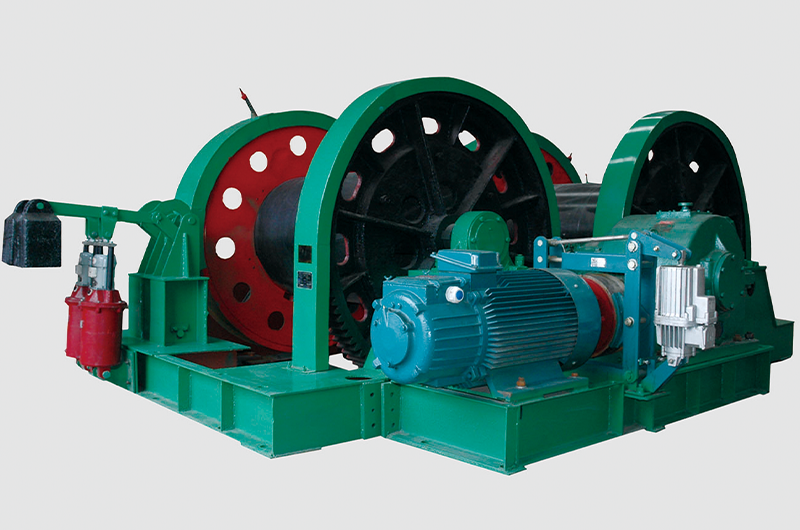

該系列絞車結構為纏繞式，主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。

1、主軸裝置

主軸裝置包括：主軸、齒輪、卷筒、制動輪、軸承座及軸承等。卷筒與齒輪、制動輪靠緊配銅套和螺栓聯結成一個整體，齒輪又通過鍵與主軸相連，故主軸僅隨卷筒旋轉而不傳遞扭矩。鋼絲繩出繩方向?yàn)樯铣隼K。

2、減速器

減速器是采用球面蝸輪副減速，加有一級變速齒輪。轉換變速手柄快慢速位置，可變換快慢兩種速度。雙筒10噸絞車有一套差動系統，將差動手柄放在直通位置，減速器輸出軸兩齒輪的轉速完全一致；若將差動手柄放在差動位置，則該兩齒輪可產生相對轉動，即起差動作用。

3、工作制動器

工作制動器采用瓦塊式制動器，啟動電機，電動液壓推動器松閘，停止電機則彈簧力制動。

4、安全制動器

完全制動器為瓦塊浮動式，靠重錘下落進行制動，電動液壓推動器松閘。
